非晶(jing)合(he)(he)金(jin)干式變壓器是(shi)用(yong)(yong)新(xin)(xin)型導磁材料(非晶(jing)合(he)(he)金(jin))制(zhi)作(zuo)鐵(tie)心的新(xin)(xin)型節能變壓器。它比用(yong)(yong)硅鋼片(pian)作(zuo)為鐵(tie)心的變壓器空載(zai)損耗下降(jiang)70%以上(shang)，空載(zai)電流下降(jiang)80%左右，是(shi)目前節能效果較(jiao)理想的配(pei)電變壓器，特別適用(yong)(yong)于(yu)農村電網和發展中地區(qu)等(deng)負載(zai)率較(jiao)低(di)的地方(fang)。

　　非晶合金(jin)材(cai)料(liao)及其干式變壓器特點：

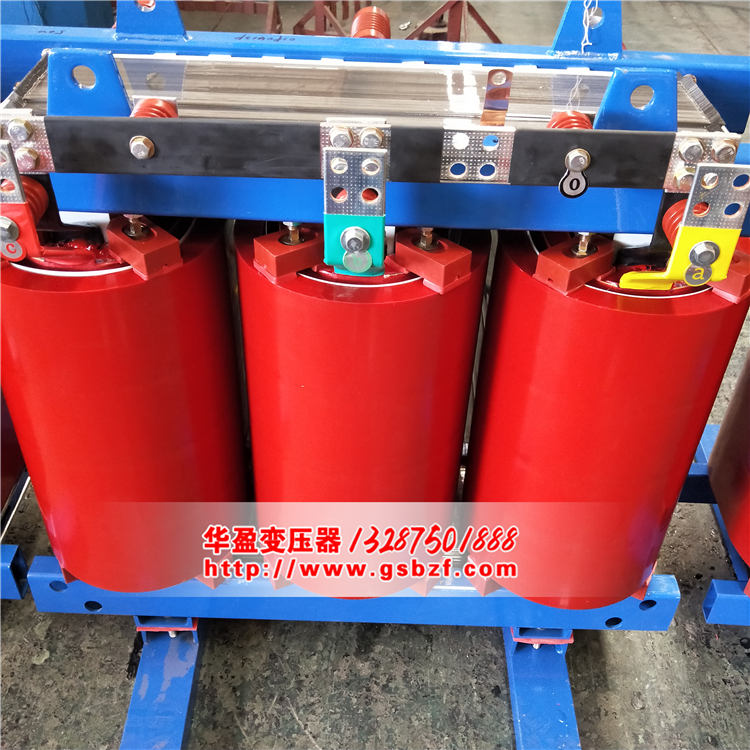

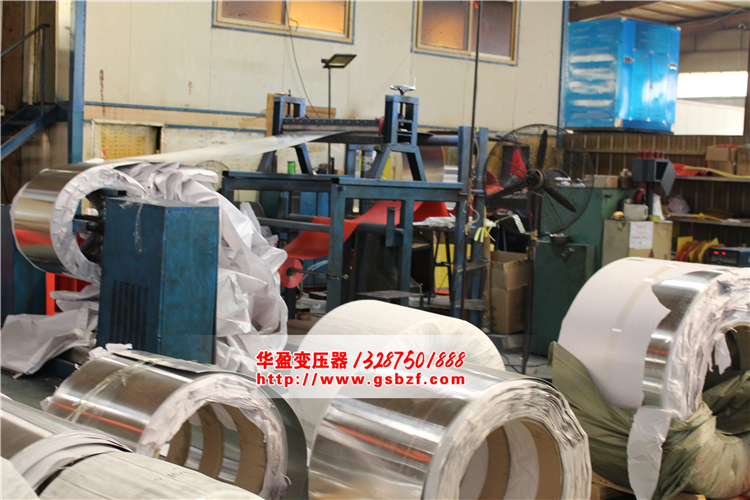

　　非晶(jing)合(he)金(jin)環氧澆注干(gan)式(shi)變(bian)壓器的(de)繞組(zu)及夾(jia)緊(jin)裝置所用(yong)材料與(yu)普通(tong)環氧澆注干(gan)式(shi)變(bian)壓器基本相同，但(dan)是選用(yong)的(de)鐵心材料有著很(hen)(hen)大(da)的(de)差(cha)別(bie)，選用(yong)的(de)是一(yi)種被稱為(wei)非晶(jing)合(he)金(jin)的(de)新型高技(ji)術(shu)產品。非晶(jing)合(he)金(jin)是一(yi)種厚度(du)為(wei)0.03mm左(zuo)右很(hen)(hen)薄(bo)的(de)磁(ci)性材料。它是一(yi)定(ding)比(bi)(bi)例(li)的(de)合(he)金(jin)原料采用(yong)超急冷(leng)技(ji)術(shu)(冷(leng)卻速度(du)107℃/s)，經過冷(leng)卻浮(fu)筒，鑄成的(de)帶狀(zhuang)薄(bo)片(pian)。與(yu)冷(leng)軋硅鋼片(pian)相比(bi)(bi)較，非晶(jing)合(he)金(jin)材料具有五個方面的(de)優(you)點，但(dan)是也(ye)有五個方面缺點。這些缺點給變(bian)壓器的(de)設計(ji)與(yu)制造(zao)帶來了很(hen)(hen)多困難(nan)。

　　五個方面的(de)(de)優點體現在：(1)各向同性(xing)(xing)的(de)(de)軟(ruan)磁(ci)材料;(2)損(sun)耗很低，約(yue)為硅(gui)鋼片的(de)(de)30%;(3)電阻(zu)率高，約(yue)為硅(gui)鋼片的(de)(de)3倍;(4)后(hou)繼工藝處理方便(后(hou)繼處理能(neng)得(de)到所需要(yao)的(de)(de)磁(ci)性(xing)(xing));(5)制造工藝環保性(xing)(xing)好。

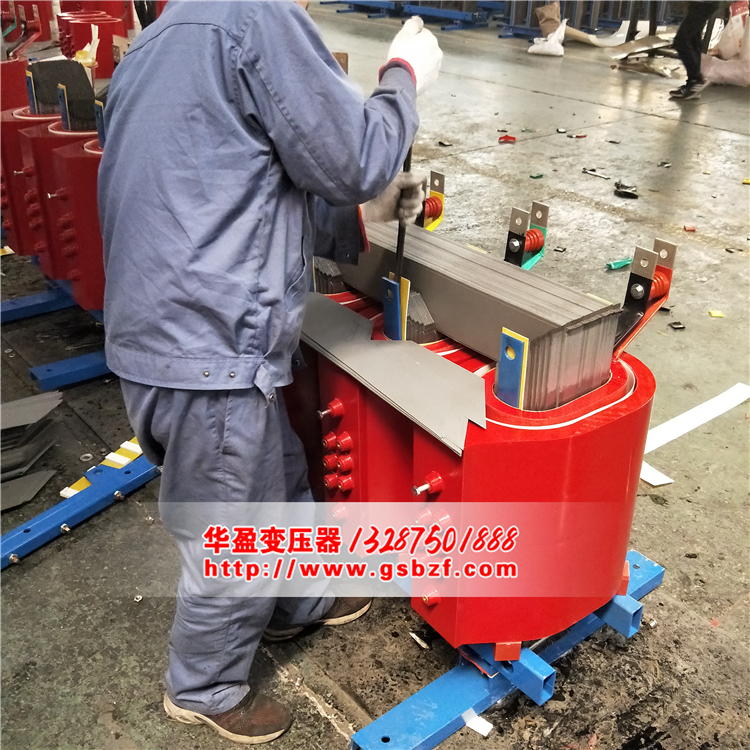

　　由于(yu)非晶合金帶材成型的(de)(de)緣故，鐵(tie)心的(de)(de)截面(mian)一般做(zuo)成矩(ju)形，繞(rao)組(zu)也做(zuo)成矩(ju)形。在一個軛位有斷口(kou)，打開(kai)斷口(kou)套裝繞(rao)組(zu)，然后(hou)閉合斷口(kou)。鐵(tie)心采用外購的(de)(de)三(san)相三(san)柱(zhu)新(xin)結構。由于(yu)難燃阻燃，可靠性(xing)高，免維(wei)護等優點，非晶合金干式變壓器(qi)在配(pei)電市場有著廣闊的(de)(de)發展前景。

　　非晶合(he)金干式變(bian)壓(ya)器(qi)的優點

　　1.超低空載損耗比S9型空載損耗減少(shao)約70～80%;比SH15型空載損耗減少(shao)約30～40%。

　　2.超低空載損(sun)耗(hao)及負載損(sun)耗(hao)特性，省能源，用(yong)電效率高，大量使用(yong)非晶合(he)金變壓(ya)器可大幅提高用(yong)電效率，減少不(bu)必要(yao)能源損(sun)耗(hao)及電廠(chang)設立。

　　3.環保

　　非晶(jing)合金材料制造時使用(yong)較低能源以及其(qi)超低損(sun)失特(te)性，大(da)幅節省電(dian)(dian)力消(xiao)耗可(ke)減少電(dian)(dian)廠發電(dian)(dian)量，相對的減少SO2,CO2廢氣的排放(fang)，降低對環境(jing)污(wu)染及溫(wen)室效應。

　　4.運行溫度低，絕緣(yuan)劣化小，變壓器(qi)使用壽命長。

　　非晶合金(jin)變壓器(qi)(qi)損(sun)耗極低，產生熱量少(shao)，溫(wen)度上(shang)升慢(man)，故(gu)整(zheng)個變壓器(qi)(qi)運行溫(wen)度低，絕緣劣化緩慢(man)，可靠性高，變壓器(qi)(qi)壽命長。

　　5.投資(zi)回(hui)收效益快

　　使用非(fei)晶合(he)金變(bian)壓器，初(chu)期投(tou)資(zi)雖然較(jiao)高但(dan)因(yin)其(qi)(qi)高效率(lv)，省能源特性，在(zai)負載率(lv)80%的(de)情況下其(qi)(qi)額(e)外的(de)投(tou)資(zi)將在(zai)數年內回(hui)收，并在(zai)其(qi)(qi)因(yin)為使用者節省可觀的(de)電(dian)費支出。

　　1、SCBH15非晶合金干(gan)式變(bian)(bian)(bian)壓器(qi)聯(lian)結(jie)組(zu)對于三(san)(san)(san)相(xiang)(xiang)變(bian)(bian)(bian)壓器(qi)來說，由于采用(yong)(yong)四框(kuang)五柱式結(jie)構，每(mei)(mei)個(ge)(ge)相(xiang)(xiang)繞(rao)組(zu)套在磁(ci)路獨立的(de)(de)兩框(kuang)上(shang)(shang)，每(mei)(mei)個(ge)(ge)框(kuang)內(nei)的(de)(de)磁(ci)通除基波(bo)磁(ci)通外，還有(you)三(san)(san)(san)次(ci)諧波(bo)磁(ci)通存在，三(san)(san)(san)次(ci)諧波(bo)磁(ci)通占基波(bo)正弦波(bo)磁(ci)通的(de)(de)百分(fen)數(shu)則(ze)與運行時(shi)額(e)定磁(ci)通密度選用(yong)(yong)值有(you)關。一(yi)個(ge)(ge)繞(rao)組(zu)內(nei)兩個(ge)(ge)卷鐵心(xin)框(kuang)內(nei)三(san)(san)(san)次(ci)諧波(bo)磁(ci)通正好在相(xiang)(xiang)位上(shang)(shang)相(xiang)(xiang)反，數(shu)值上(shang)(shang)相(xiang)(xiang)等。因此，整個(ge)(ge)每(mei)(mei)一(yi)組(zu)繞(rao)組(zu)內(nei)的(de)(de)三(san)(san)(san)次(ci)諧波(bo)磁(ci)通相(xiang)(xiang)量和為零。所以，只要(yao)變(bian)(bian)(bian)壓器(qi)三(san)(san)(san)相(xiang)(xiang)繞(rao)組(zu)接法，如采用(yong)(yong)D接，有(you)三(san)(san)(san)次(ci)諧波(bo)電流的(de)(de)回(hui)路，在感應出的(de)(de)二(er)次(ci)側電壓波(bo)形(xing)上(shang)(shang)就(jiu)不會有(you)三(san)(san)(san)次(ci)諧波(bo)電壓分(fen)量。當然(ran)，每(mei)(mei)個(ge)(ge)框(kuang)內(nei)的(de)(de)空載損耗還是會受(shou)到各自框(kuang)內(nei)三(san)(san)(san)次(ci)諧波(bo)磁(ci)通的(de)(de)影響。而且(qie)(qie)，高壓采用(yong)(yong)D接有(you)利于單相(xiang)(xiang)接地短路故(gu)障的(de)(de)切除，并且(qie)(qie)能(neng)充分(fen)利用(yong)(yong)變(bian)(bian)(bian)壓器(qi)的(de)(de)設備(bei)能(neng)力，因此，其聯(lian)結(jie)組(zu)多(duo)采用(yong)(yong)D,yn11結(jie)線方式。

　　2、SCBH15非晶(jing)合(he)金(jin)干式變(bian)壓(ya)器(qi)空(kong)載(zai)(zai)(zai)損耗(hao)非晶(jing)合(he)金(jin)鐵心采用的(de)鐵基非晶(jing)合(he)金(jin)材(cai)料(liao)不存(cun)在晶(jing)體結構(gou)，磁化功率(lv)小(xiao)、電(dian)阻(zu)率(lv)高，所(suo)以(yi)渦流損耗(hao)小(xiao)，變(bian)壓(ya)器(qi)的(de)空(kong)載(zai)(zai)(zai)損耗(hao)、空(kong)載(zai)(zai)(zai)電(dian)流非常低(di)。非晶(jing)合(he)金(jin)鐵心變(bian)壓(ya)器(qi)的(de)空(kong)載(zai)(zai)(zai)損耗(hao)只有SH15型(xing)配電(dian)變(bian)壓(ya)器(qi)空(kong)載(zai)(zai)(zai)損耗(hao)的(de)35%左右，特別適合(he)用于農村、鄉鎮、學(xue)校、路燈(deng)等用電(dian)負荷波動較大的(de)區域(yu)。

　　3、SCBH15非晶合(he)(he)金干式變(bian)(bian)壓(ya)(ya)(ya)器(qi)抗短(duan)路(lu)(lu)能(neng)力高低壓(ya)(ya)(ya)繞組采用特殊的(de)方式統(tong)繞，裝配時將繞組支(zhi)撐在(zai)(zai)單獨的(de)繞組支(zhi)撐系統(tong)上(shang)并用層壓(ya)(ya)(ya)木壓(ya)(ya)(ya)緊、固定，這樣可使鐵(tie)(tie)心不受或(huo)受到極小的(de)壓(ya)(ya)(ya)力，減少了變(bian)(bian)壓(ya)(ya)(ya)器(qi)在(zai)(zai)突發(fa)短(duan)路(lu)(lu)時線圈(quan)(quan)在(zai)(zai)徑(jing)向的(de)變(bian)(bian)形。因(yin)此，當線圈(quan)(quan)偶(ou)然發(fa)生短(duan)路(lu)(lu)時，能(neng)適(shi)應較大(da)的(de)機(ji)械(xie)應力破壞，從(cong)而(er)大(da)大(da)提高和(he)保證(zheng)了非晶合(he)(he)金鐵(tie)(tie)心變(bian)(bian)壓(ya)(ya)(ya)器(qi)的(de)抗短(duan)路(lu)(lu)能(neng)力。

　　4、SCBH15非(fei)晶(jing)合(he)(he)金干式變(bian)壓(ya)器噪聲鐵心(xin)材料的(de)(de)(de)磁(ci)(ci)滯伸縮現象是變(bian)壓(ya)器產(chan)生噪聲的(de)(de)(de)主要原(yuan)因，而(er)且與鐵心(xin)的(de)(de)(de)尺寸和(he)磁(ci)(ci)通(tong)密(mi)度有密(mi)切關系。在同一(yi)(yi)磁(ci)(ci)通(tong)密(mi)度下的(de)(de)(de)磁(ci)(ci)致伸縮，非(fei)晶(jing)合(he)(he)金的(de)(de)(de)這一(yi)(yi)值是比傳統晶(jing)粒取向冷軋硅鋼片要大。但是，冷軋硅鋼片的(de)(de)(de)飽(bao)和(he)磁(ci)(ci)通(tong)密(mi)度較(jiao)高，約為2.03T左(zuo)右，而(er)非(fei)晶(jing)合(he)(he)金的(de)(de)(de)飽(bao)和(he)磁(ci)(ci)通(tong)密(mi)度較(jiao)低約為1.5T左(zuo)右。

　　5、SCBH15非晶(jing)合金干式變壓器(qi)(qi)經濟(ji)性能和社會(hui)效益由于非晶(jing)合金鐵心變壓器(qi)(qi)的(de)空載(zai)損(sun)耗(hao)很(hen)低(di)，具有很(hen)好的(de)節能效果，可以很(hen)好的(de)降低(di)電網線損(sun)中變壓器(qi)(qi)造(zao)成的(de)損(sun)耗(hao)。
