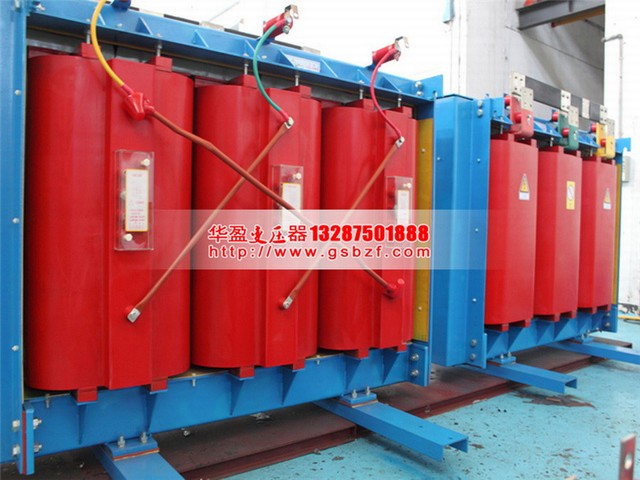

SCB10-1000KVA干式(shi)變(bian)壓(ya)器外形美觀，價格低(di)(di)廉。節能顯著(zhu)，磁(ci)路均(jun)勻，空載(zai)損(sun)耗(hao)低(di)(di)、噪聲低(di)(di)、溫(wen)升低(di)(di)、免(mian)維(wei)修、效率(lv)高(gao)(gao)、體積(ji)小。SCB10-1000KVA干式(shi)變(bian)壓(ya)器采用新型(xing)鐵(tie)(tie)芯材料。磁(ci)路分布均(jun)勻，大大降低(di)(di)了空載(zai)激磁(ci)電流和空載(zai)損(sun)耗(hao)，由(you)于鐵(tie)(tie)芯為全斜三接縫(feng)結構，故運行可(ke)靠、體積(ji)小、重量輕、噪聲低(di)(di)、工藝性好，散熱好、溫(wen)升低(di)(di)、不吊芯結構、不污染環境(jing)、免(mian)維(wei)修、效率(lv)高(gao)(gao)。

　　SCB10-1000KVA干(gan)式變壓器型(xing)號(hao)

　　技(ji)術經濟性能好(hao)：S11產品(pin)在S9系列的基礎上(shang)，空載(zai)損耗平均(jun)降(jiang)低30%，空載(zai)電流(liu)比S9下降(jiang)70-85%。

　　使用(yong)壽(shou)命(ming)長(chang)(chang)：變壓(ya)器(qi)(qi)油(you)(you)箱(xiang)(xiang)采用(yong)全密封結(jie)構，油(you)(you)箱(xiang)(xiang)與(yu)箱(xiang)(xiang)沿(yan)可用(yong)螺栓聯(lian)接或焊死，變壓(ya)器(qi)(qi)油(you)(you)不與(yu)空(kong)氣(qi)接觸延長(chang)(chang)了使用(yong)壽(shou)命(ming)。

　　運行可(ke)靠(kao)性(xing)高：油箱密封(feng)有關(guan)零部件進行改進，增(zeng)加(jia)了可(ke)靠(kao)性(xing)，提高工藝水平以保證密封(feng)的可(ke)靠(kao)性(xing)。

　　占地(di)面積(ji)小(xiao)：S11-M系列電力變(bian)壓器(qi)油(you)箱采用波(bo)紋板(ban)式(shi)散熱器(qi)，當油(you)溫變(bian)化(hua)時(shi)波(bo)紋板(ban)熱脹冷(leng)縮可取代(dai)儲油(you)柜的作用，波(bo)紋板(ban)式(shi)油(you)箱外形美觀，占地(di)面積(ji)小(xiao).

　　SCB10-1000KVA干式(shi)變壓(ya)器結構

　　該儀器采用單框芯(xin)式鐵(tie)(tie)芯(xin)結構(gou)。初級繞(rao)組繞(rao)在鐵(tie)(tie)芯(xin)上(shang)，高壓(ya)繞(rao)組在外(wai)，這種(zhong)同(tong)軸布置減少了(le)漏磁(ci)通，因(yin)而增大了(le)繞(rao)組間的(de)耦合。產品的(de)外(wai)殼制成與器芯(xin)配合較佳的(de)八(ba)角形結構(gou)，整體外(wai)形顯(xian)得美(mei)觀(guan)大方。

　　主要(yao)特點(dian)

　　特點

　　采用軸對稱不等邊八角形(xing)外(wai)殼獨特結構(gou)方式;可輸(shu)出雙高壓。

　　油箱(xiang)(xiang)內(nei)油面低于(yu)油箱(xiang)(xiang)沿，避免了(le)漏油現(xian)象。

　　接線柱在箱蓋上，避(bi)免了(le)碰撞，提(ti)高了(le)機(ji)械和電氣性能。

　　產品具(ju)有(you)結構緊湊、電氣性能穩定，容量(liang)(liang)足(zu)、體積小、重量(liang)(liang)輕、使用和維護方便等特(te)點。

　　技術參數

　　產品類型：交流(liu)、交直(zhi)流(liu)、交串(chuan)流(liu)級(ji)、交直(zhi)流(liu)串(chuan)級(ji)。

　　輸入電壓：AC(0～200)V 或(huo)(0～400)V。

　　輸出(chu)電壓：AC(0～200) KV 或DC(0～280)KV。

　　容量(liang)范圍：0.5～200KVA。

　　額(e)定電容量：1~400kVA;

　　工作原理

　　1、交流、交直流試驗變壓(ya)器：

　　將(jiang)工頻電(dian)源輸入操(cao)(cao)作箱(xiang)(或操(cao)(cao)作臺)，經自耦調壓(ya)(ya)器調節電(dian)壓(ya)(ya)輸入至(zhi)試驗變壓(ya)(ya)器的初(chu)級(ji)繞組。根(gen)據電(dian)磁(ci)感應原理，在次(ci)級(ji)(高(gao)壓(ya)(ya))繞組可(ke)(ke)獲得工頻高(gao)壓(ya)(ya)。此工頻高(gao)壓(ya)(ya)經高(gao)壓(ya)(ya)硅(gui)堆整(zheng)流(liu)及電(dian)容(rong)濾波后可(ke)(ke)獲得直流(liu)高(gao)壓(ya)(ya)，其(qi)幅值(zhi)是工頻高(gao)壓(ya)(ya)有效值(zhi)的1.4倍。只不過在使用(yong)直流(liu)時(shi)應抽出短路桿(gan)，在使用(yong)交流(liu)時(shi)，插入短路桿(gan)。

　　2、帶抽頭試驗變壓器：

　　為了同時(shi)滿足(zu)一個(ge)變壓(ya)器電(dian)(dian)壓(ya)較高(gao)電(dian)(dian)壓(ya)較小(xiao)(xiao)與(yu)電(dian)(dian)流(liu)較低電(dian)(dian)流(liu)較大(da)(da)之間的(de)(de)矛(mao)盾，將高(gao)壓(ya)繞組(zu)(zu)分成兩個(ge)來(lai)繞，一個(ge)是電(dian)(dian)流(liu)較大(da)(da)的(de)(de)繞組(zu)(zu)，另一個(ge)是電(dian)(dian)流(liu)較小(xiao)(xiao)的(de)(de)繞組(zu)(zu)，然后兩個(ge)繞組(zu)(zu)串接(jie)分別引出，原理示意圖

　　3、串級試驗變壓器：

　　為了得到(dao)更高電壓(ya)(ya)的試驗變(bian)壓(ya)(ya)器(qi)，也(ye)可(ke)采用串級的方(fang)法獲得更高的電壓(ya)(ya)。圖(tu)2為三級串級試驗變(bian)壓(ya)(ya)器(qi)的原理(li)接線圖(tu)。其中三臺變(bian)壓(ya)(ya)器(qi)的容量和電壓(ya)(ya)關系(xi)滿足：P1=2P2=3P3，U(總)=1U+2U+3U。

　　SCB10-1000KVA干(gan)式變(bian)壓(ya)器(qi)是根(gen)據機(ji)電部《試(shi)驗(yan)變(bian)壓(ya)器(qi)》標準(zhun)(zhun)在原(yuan)同類(lei)產品基礎(chu)上經過(guo)大量改(gai)進后而(er)生產的產品，YDJ系(xi)列(lie)(lie)(lie)油(you)浸式試(shi)驗(yan)變(bian)壓(ya)器(qi)是在TDM(G)系(xi)列(lie)(lie)(lie)試(shi)驗(yan)變(bian)壓(ya)器(qi)的基礎(chu)上按照國(guo)家標準(zhun)(zhun)《JB∕T 9641-1999》經過(guo)改(gai)進后而(er)生產的一種(zhong)新型產品。本(ben)系(xi)列(lie)(lie)(lie)產品具有體積小(xiao)、重(zhong)量輕、結構緊湊、功能齊(qi)全、通用(yong)性強和使(shi)用(yong)方便等特(te)點。特(te)別適用(yong)于電力(li)系(xi)統(tong)、工礦企業、科研部門等對各種(zhong)高(gao)(gao)壓(ya)電氣設備、電器(qi)元件(jian)、絕緣(yuan)材料進行工頻或直流高(gao)(gao)壓(ya)下的絕緣(yuan)強度試(shi)驗(yan)。是高(gao)(gao)壓(ya)試(shi)驗(yan)中必(bi)不可少的重(zhong)要設備。
